自動焊錫機
5工位轉盤式焊錫機
詳情介紹
設備應用簡介
Introduction to equipment application
1. 名稱：
5工位轉盤式焊錫機焊錫機
2. 簡介：
SR系列焊錫機器人主要針對人工焊錫很難達到的工藝制程，特別是SMT后段焊錫工藝中對溫度敏感的電子元件焊接、以及因遇熱敏感而無法通過回流焊的元件、小PITCH的DIP封裝元器件、連接器、排線、細小的CABLE、喇叭和馬達等。3. 特點：
•①可對各種工件進行高速拖焊,點焊,斜線焊接，抖焊等
•②有焊點陣列復制、參數復制功能；
•③可在程式中間插入清洗步驟,并可設定跳過,夾具翻轉等步驟；
•④獨有焊接產品品名設置，調用查找更直觀；
•⑤程式單個校正,整體校正功能,可實現工件整體平移校正或部分點校正；
•⑥機器簡單實用，員工迅速掌握操作和調試；
•⑦單步自動定位功能,方便程式的制作；
•⑧全中文人性化操作界面,動態顯示運行坐標、焊接周期、產量、品名，直觀可見的參數設置
設備主要部件明細
Equipment details
| 部件 | 規格 | 數量 | 品牌 |
| 控制系統 | 三菱PLC+威綸通觸摸屏 | 1套 | 日本 |
| 焊錫系統 | HK焊錫系統 | 6套 | 國產 |
| 溫控 | 250W大功率溫控 | 6套 | 國產 |
| 破錫機 | 適用0.6---1.6錫線 | 6套 | 國產 |
| 絲桿 | TBI | 18套 | 臺灣 |
| 導軌 | 上銀 | 24套 | 臺灣 |
| 驅動電機 | 伺服電機 | 18套 | 國產 |
| 凸輪分割器 | 國產 | 1套 | 國產 |
| 電氣件 | 繼電器，傳感器類 | 1批 | 歐姆龍 |
| 光柵 | 松下 | 1套 | 松下 |
| 氣動件 | 電磁閥，氣缸類 | 1批 | 亞德克 |
| 振動盤 | 定制 | 1臺 | 定制 |
| 流水線 | 定做 | 1臺 | 國產 |
| 設備框架 | 定制 | 1臺 | 定制 |

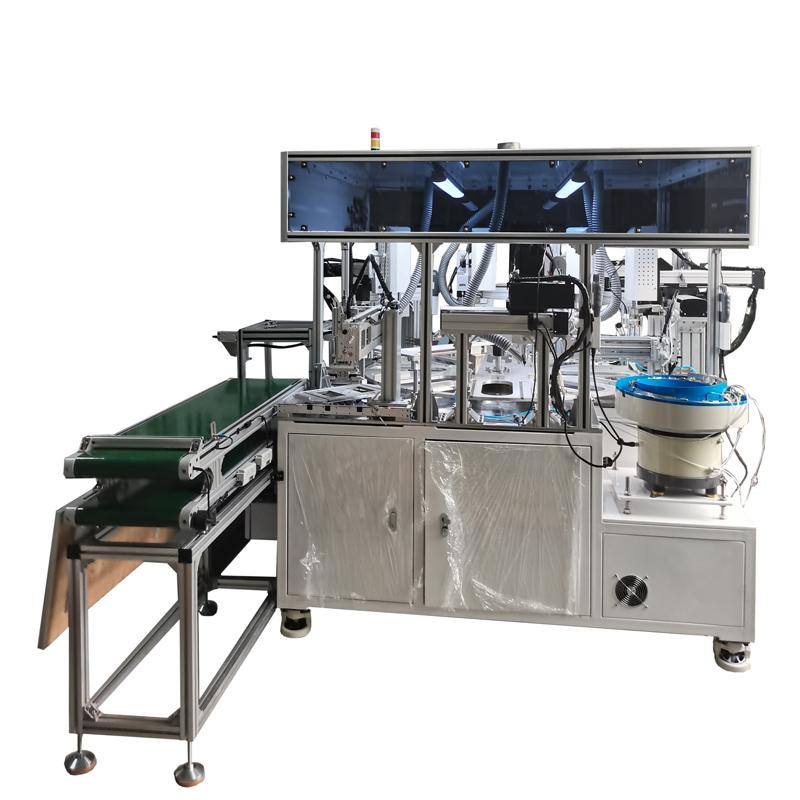

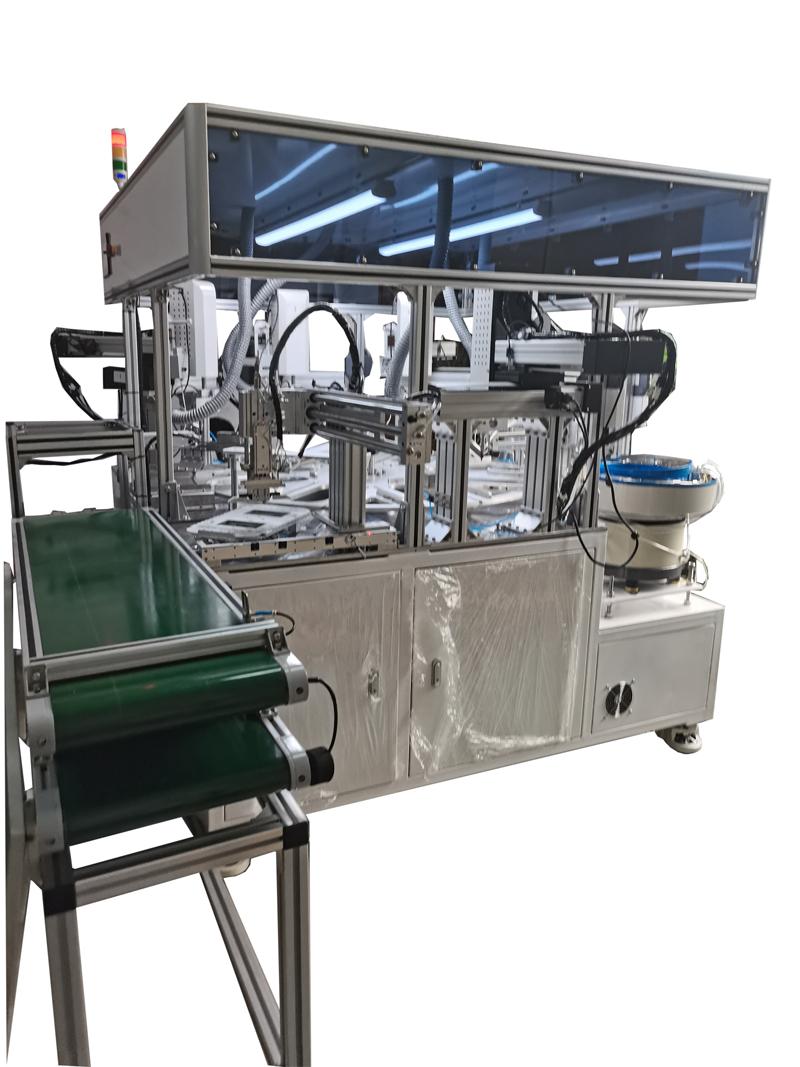

產品展示
Product display

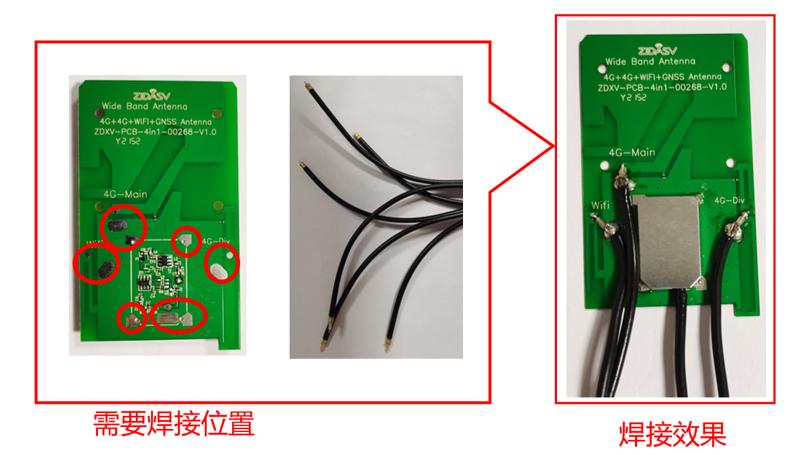

產品焊錫需求
Product solder demand

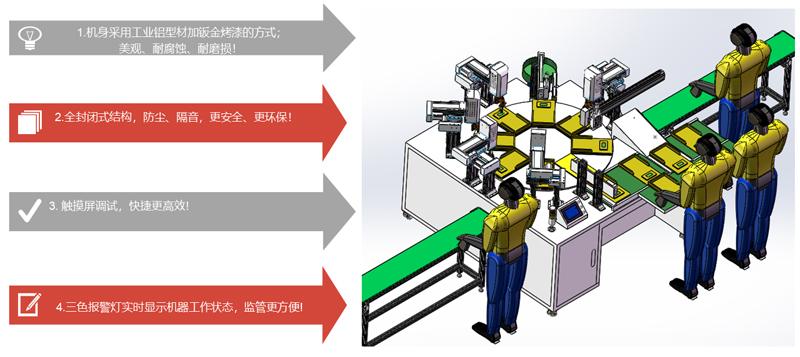

設備整體示意
Overall device diagram

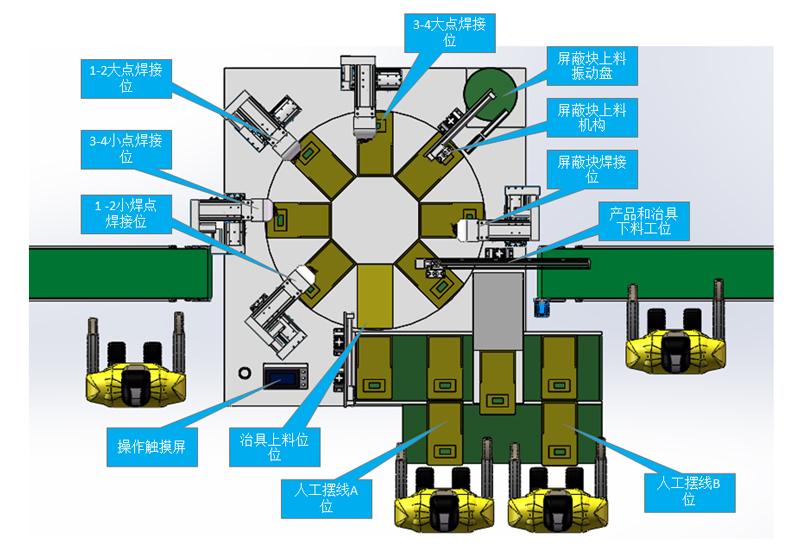

部件示意
Local schematic of equipment

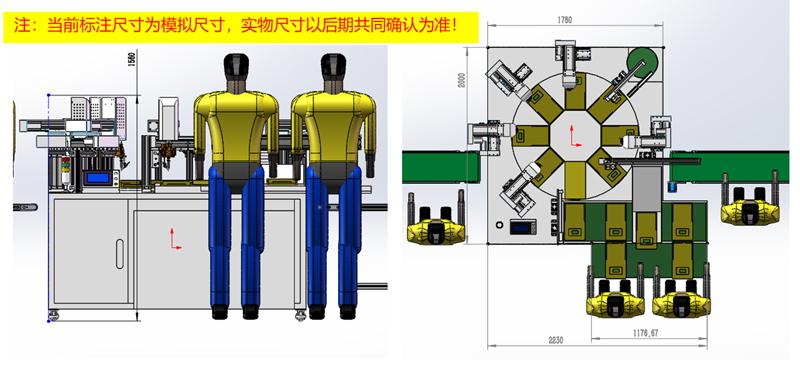

設備尺寸
Equipment size

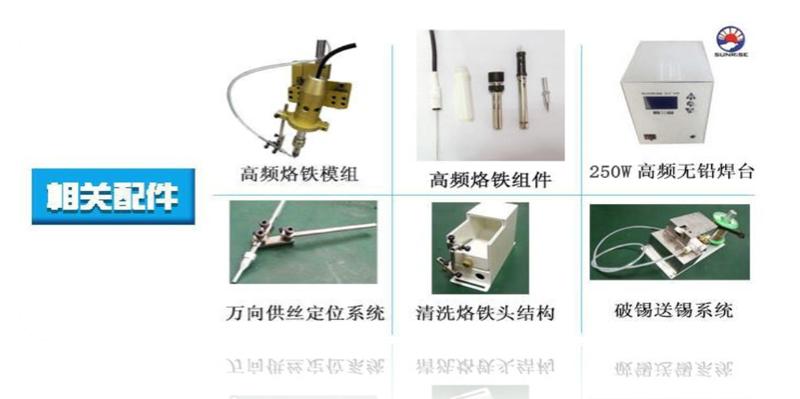

設備相關配件
Equipment related accessories

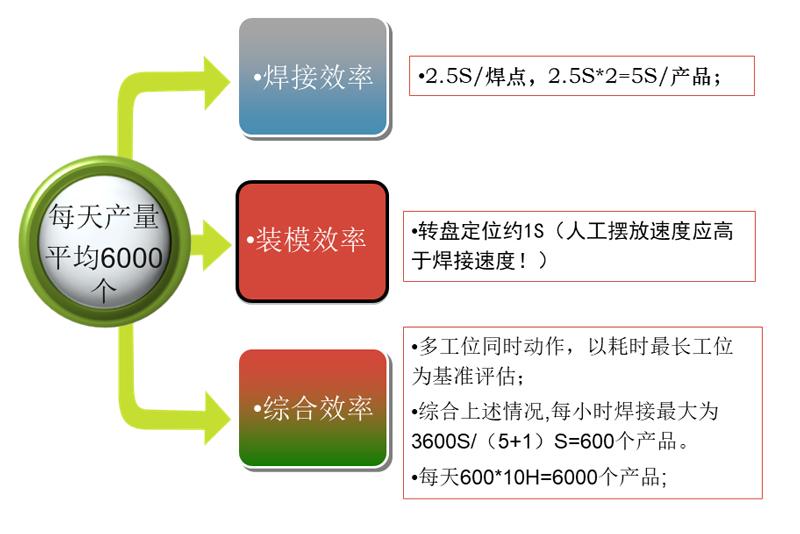

產能評估
Capacity evaluation
技術服務條件
Technical service conditions
1.供方負責設備在需方廠房?jī)?nèi)的安裝。供方必須在設備抵達需方工廠后，根據需方的安裝計劃派人到需方工廠進行安裝。需方負責設備的定位及一次性接線；供方負責設備的具體安裝、裝配及相應的動力回路，并完成設備的有關調試工作。2.供方負責在安裝、調試過程中，對需方操作人員進行指導，包括設備操作、點檢、維護、保養、維修等方面。
