自動焊錫機
流水線視覺焊錫機
詳情介紹
1. 名稱：

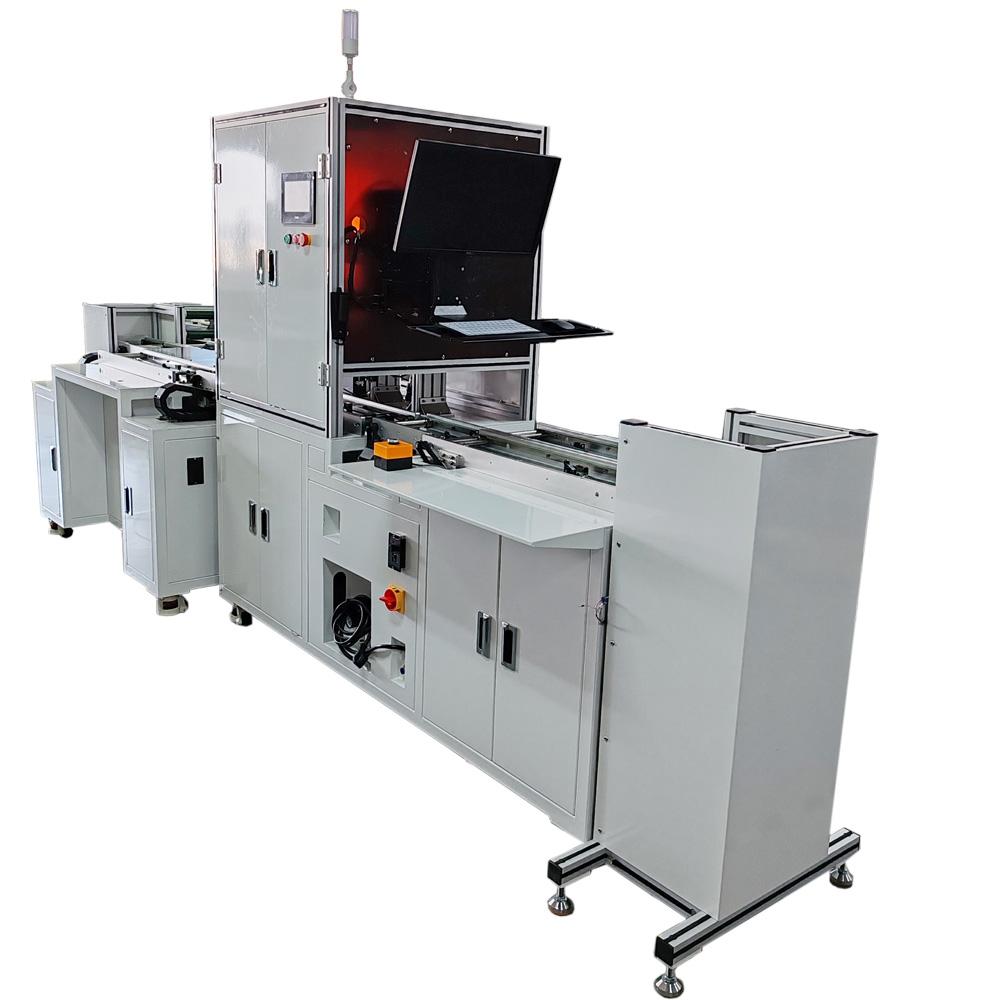

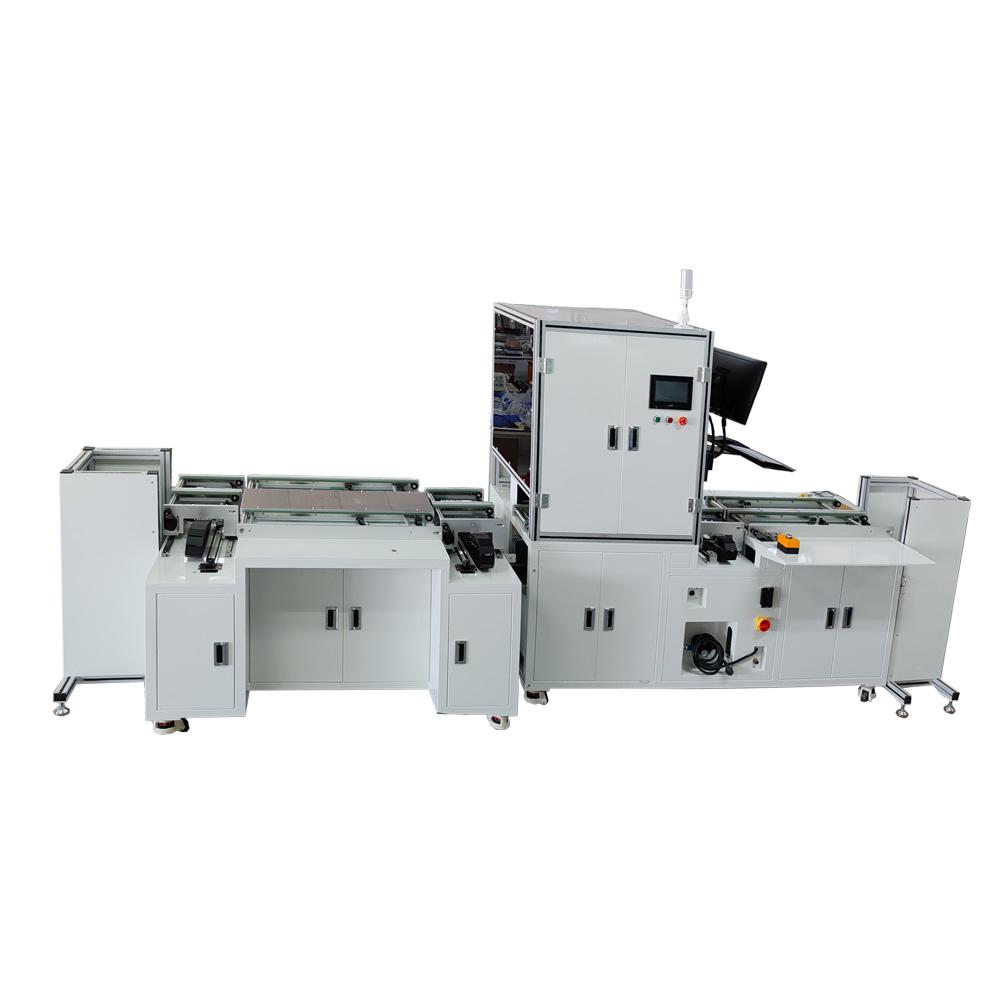

線體式雙工位視覺焊錫機
2. 簡介：
SR系列焊錫機器人主要針對人工焊錫很難達到的工藝制程，特別是SMT後段焊錫工藝中對溫度敏感的電子元件焊接、以及因遇熱敏感而無法通過回流焊的元件、小PITCH的DIP封裝元器件、連接器、排線、細小的CABLE、喇叭和馬達等。
3. 特點：
①可對各種工件進行高速拖焊,點焊,斜線焊接，抖焊等
②有焊點陣列複製、參數複製功能；
③可在程式中間插入清洗步驟,並可設定跳過,夾具翻轉等步驟；
④獨有焊接產品品名設置，調用查找更直觀；
⑤程式單個校正,整體校正功能,可實現工件整體平移校正或部分點校正；
⑥機器簡單實用，員工迅速掌握操作和調試；
⑦單步自動定位功能,方便程式的製作；
⑧全中文人性化操作介面,動態顯示運行座標、焊接週期、產量、品名，直觀可見的參數設置
設備參數
設備參數
|
行程XYZ |
X=200mmY=200mmZ=100mm(可選) |
|
動作速度 |
XYZ軸：0-500mm/sec |
|
記憶容量 |
100組、9999點/組（無限擴展） |
|
最小分析度 |
0.01mm |
|
重複精度 |
±0.02mm |
|
重量 |
約300kg |
|
耗電量 |
啟動380W、正常運轉180W |
|
空氣壓力 |
5kg/cm2 |
|
控制系統 |
PC控制 |
|
驅動方式 |
步進電機 X、Y軸皮帶 Z軸絲桿 |
|
部件 |
品牌 |
|
機架 |
鋁合金型材框架+鈑金封板+亞克力上罩 |
|
導軌 |
臺灣（HIWIN）/(TBI） |
|
視覺相機 |
大恒 |
|
步進電機 |
雷賽 |
|
驅動器 |
雷賽 |
|
開關按鈕 |
中國紅波（ONPOW ） |
|
光電感測器 |
日本歐姆龍（Omron） |
|
開關電源 |
臺灣明緯（MEANWELL） |
|
絲桿 |
TPI/臺灣（HIWIN） |
|
滑軌 |
上銀 |
|
控制卡 |
專業版焊錫 |
|
腳輪 |
福馬輪 |
|
三色燈 |
天得（可折疊） |
設備優勢
1. 提高效率
產品焊接時間比人工作業快。如聯板焊接，則焊接時間更短，效率更高，設備只需適當保養，作業中不會疲勞， 效率穩定。
2. 降低不良
自動焊錫機一次性焊接相同類型的產品成功率為98%以上，品質比手工焊接更好；
3. 減小依賴
設備可以連續24小時作業，不受環境影響，不要擔心受到“用工荒”的影響。
4. 減少培訓投入
設備不需額外人員，前段工序人員只需放置產品，設備由固定程式控制，設定好儲存即
可。
5.減少錫線用量
自動焊錫機比手工焊錫更省錫線用量
6.自動焊錫機根據優化方案後產量得到很大的提升
